Jak używać i wybierać złączkę węża strażackiego Storz?

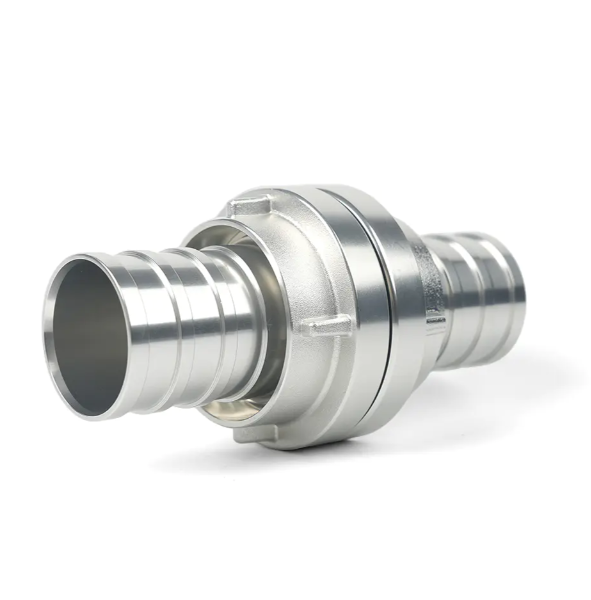

W ratownictwie i transporcie płynów przemysłowych, Złącze węża strażackiego Storz , dzięki unikalnej, „bezpłciowej” konstrukcji szybkozłączy, stały się głównym elementem światowych systemów ochrony przeciwpożarowej. W przeciwieństwie do tradycyjnych złączy gwintowanych, złączki do węży strażackich Storz nie wymagają rozróżniania końcówek męskich i żeńskich; uszczelnienie uzyskuje się poprzez zazębienie dwóch identycznych złączy i obrócenie ich o 120°. Taka konstrukcja pozwala zaoszczędzić do 50% czasu podłączenia podczas akcji ratowniczych, co czyni go kluczowym elementem wyposażenia zapewniającego skuteczne zaopatrzenie w wodę gaśniczą.

Zrozumienie mechanizmu działania złączki węża strażackiego Storz

Podstawową zaletą złączy do węży strażackich Storz jest ich symetryczna konstrukcja z podwójnym pazurem. Konstrukcja ta całkowicie rozwiązuje problemy tradycyjnych złączy w ciemności lub sytuacjach awaryjnych, takich jak „niewspółosiowość gwintu” lub „znalezienie złącza męskiego/żeńskiego”.

Wydajność połączenia drugiego poziomu: operator po prostu ustawia w jednej linii pazury dwóch złączy węża strażackiego Storz, mocno dociska i obraca w kierunku zgodnym z ruchem wskazówek zegara. Ponieważ nie jest wymagane dopasowanie gwintu, połączenie można wykonać w czasie krótszym niż 3 sekundy, nawet w ciężkich rękawicach strażackich.

Gwarantowana skuteczność uszczelnienia: Wysokiej jakości pierścień uszczelniający z kauczuku nitrylowego (NBR) lub kauczuku fluorowego jest osadzony w środku złącza. Wraz ze wzrostem ciśnienia wewnątrz rurociągu ciśnienie wewnętrzne ściska pierścień uszczelniający, powodując szczelniejsze połączenie. Zwykle wytrzymuje ciśnienie robocze do 16 barów lub nawet wyższe.

Jak wybrać odpowiedni materiał i rozmiar dla określonego środowiska

Wybór odpowiedniego złącza do węża strażackiego Storz to nie tylko kwestia żywotności, ale także bezpieczeństwa użytkowania. Typowe materiały dostępne na rynku obejmują stop aluminium, mosiądz i stal nierdzewną, każdy z nich ma swoje specyficzne zastosowania.

Złącza ze stopu aluminium (najczęściej): kute i anodowane złącza ze stopu aluminium są preferowanym wyborem dla miejskich straży pożarnych. Ich zaletą jest wyjątkowo niska waga; na przykład standardowe 4-calowe aluminiowe złącze węża strażackiego Storz jest o około 60% lżejsze niż mosiężne złącze tego samego rozmiaru, co znacznie zmniejsza obciążenie fizyczne strażaków niosących wąż.

Złącza mosiężne (odporne na korozję): W środowiskach morskich, na platformach wiertniczych lub w zakładach chemicznych korozja mgły solnej jest niezwykle poważna. W tym momencie należy wybrać mosiądz, ponieważ jego doskonała odporność na korozję zapewnia, że ​​złącze nie rdzewieje w wilgotnym lub zasolonym środowisku, gwarantując płynne działanie nawet w sytuacjach awaryjnych po latach.

Wybór odległości występów: Jest to najbardziej krytyczny parametr przy zakupie. Specyfikacje złączki do węży strażackich Storz są określone na podstawie odległości średnicy wewnętrznej (wartość Ka) pomiędzy jej dwoma końcówkami. Na przykład popularna specyfikacja Storz 65 ma stały rozstaw występów wynoszący 81 mm. Przed złożeniem zamówienia należy dokładnie zmierzyć odległość wewnętrzną występu istniejącego hydrantu przeciwpożarowego lub wylotu pompy za pomocą suwmiarki.

Wytyczne dotyczące bezpiecznego użytkowania i konserwacji

Nawet przy solidnej konstrukcji złączki węża strażackiego Storz niewłaściwe użytkowanie i brak konserwacji mogą w dalszym ciągu prowadzić do nieszczelności lub awarii połączeń.

Sprawdź stan uszczelki: Uszczelka jest sercem złącza. Przed użyciem sprawdź gumę pod kątem pęknięć, odkształceń lub osadzonego piasku lub żwiru. Uszkodzona uszczelka może skutkować utratą ponad 5 litrów cennej wody na minutę przy ciśnieniu 1,0 MPa.

Użyj specjalnego klucza: Chociaż możliwe jest połączenie ręczne, do dokręcania złączy węży strażackich Storz o dużych średnicach (np. 100 mm lub 150 mm) należy używać specjalnego klucza Storz, aby zapobiec poluzowaniu pod wpływem chwilowego momentu obrotowego podczas uruchamiania źródła wody pod wysokim ciśnieniem.

Smarowanie i czyszczenie: Po każdym użyciu przepłucz gąsienice sprzęgła czystą wodą, aby usunąć brud i piasek. Regularnie nakładaj niewielką ilość smaru silikonowego na rowki występów, aby zminimalizować opór obrotowy i zapewnić łatwe dokręcanie przez jedną osobę w następnej sytuacji awaryjnej.

Normy branżowe i kwestie dotyczące kompatybilności

Kupując złączki do węży strażackich Storz, należy koniecznie sprawdzić, czy produkt jest zgodny z odpowiednimi normami krajowymi lub międzynarodowymi.

Normy i certyfikaty DIN: Większość wysokiej jakości produktów Storz jest zgodna z niemieckimi normami DIN (np. DIN 14301). Zgodne złącza są wymienne, co oznacza, że ​​sprzęgła różnych marek o tych samych specyfikacjach będą idealnie pasować.

Konstrukcja blokująca zapobiegająca poluzowaniu: W przypadku węży instalowanych w poruszających się pojazdach lub sprzęcie wibracyjnym zaleca się zakup zaawansowanej wersji Złącze węża strażackiego Storz z „przełącznikiem blokującym”. Taka konstrukcja może zapobiec automatycznemu rozłączeniu złącza z powodu silnych wibracji, zapewniając absolutną stabilność linii wodociągowej.
