Co to jest sprzęgło Johna Morrisa?

W sektorach przemysłu i bezpieczeństwa publicznego sprzęgła są niezbędnymi elementami mechanicznymi używanymi do łączenia dwóch wałów i przenoszenia mocy. Jednakże w specyficznych zastosowaniach, takich jak gaszenie pożarów i reagowanie w sytuacjach awaryjnych, Sprzęgło Johna Morrisa w szczególności odnosi się do szybkozłączki do węży strażackich, znanej ze swojej niezawodności, szybkiego łączenia i zgodności z normą brytyjską (BS 336).

Sprzęgła John Morris i ich podstawowe funkcje

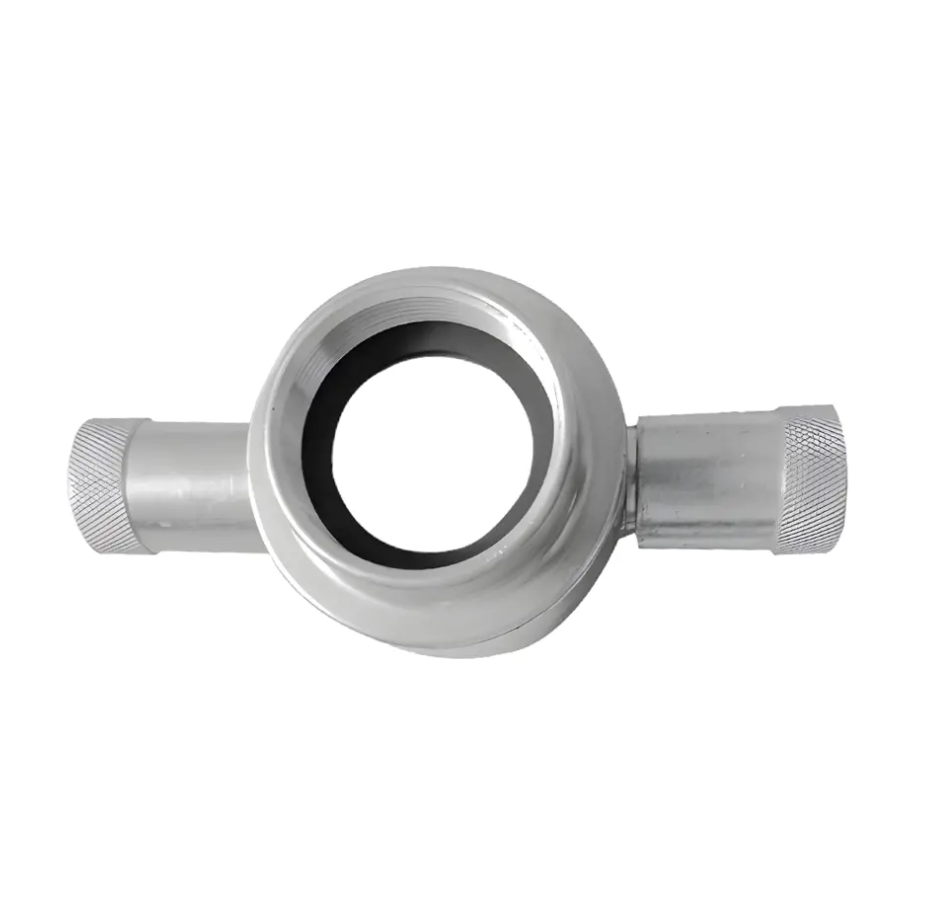

Złącza Johna Morrisa to sztywne, blokujące się końcówki zaprojektowane specjalnie do węży strażackich. Nie są to złącza elastyczne ani sztywne stosowane w przekładniach mechanicznych (takie jak te stosowane na wałach pomp lub silników), ale raczej służą jako sprzęgi natychmiastowe, umożliwiające strażakom szybkie i bezpieczne podłączanie węży do hydrantów strażackich, pomp wozów strażackich lub innego wyposażenia wężowego (takiego jak dysze, dystrybutory itp.).

Kluczowe cechy i zalety:

• Szybkie łączenie/rozłączanie: Wykorzystuje unikalny mechanizm typu „twist-lock” lub konstrukcję ramienia ze sprężyną (szczególnie w przypadku złączy żeńskich), umożliwiając szybkie podłączanie i odłączanie węży bez dodatkowych narzędzi – co ma kluczowe znaczenie w przypadku działań gaśniczych, w których liczy się czas.


• Niezawodność i uszczelnienie: Zapewnia bezpieczne połączenie, zapobiegając wyciekom pod wysokim ciśnieniem i gwarantując skuteczne podanie środków gaśniczych.


• Standardowa kompatybilność: Zwykle zaprojektowane zgodnie z brytyjską normą BS 336, szeroko stosowaną w systemach zaopatrzenia statków, systemach przemysłowych i przeciwpożarowych na całym świecie.


• Materiały: Typowe materiały obejmują mosiądz, brąz (np. BS1400 LG2/LG4) lub stop aluminium (np. LM25), zapewniające doskonałą odporność na korozję i trwałość.


• Rozmiary aplikacji: Typowe rozmiary to 1,5 cala, 2 cale i 2,5 cala, aby dostosować się do różnych specyfikacji węży strażackich.



Ogólna koncepcja i rodzaje sprzęgieł

W szerszym kontekście inżynierii mechanicznej termin „sprzęgło” odnosi się do zespołu służącego do łączenia wału napędowego i wału napędzanego w celu przenoszenia momentu obrotowego. Na przykład:

• Złącza elastyczne: Takie jak seria A lub H firmy John Crane wykorzystują elastyczne elementy (takie jak wkładki poliuretanowe) lub membrany, aby umożliwić niewspółosiowość osiową, promieniową i kątową oraz zapewnić tłumienie drgań. Nadają się do pomp, sprężarek i maszyn wirnikowych.


• Sprzęgła sztywne: Takie jak sprzęgła tulejowe wymagają ścisłego ustawienia dwóch wałów i są stosowane głównie w zastosowaniach wymagających wysokiego momentu obrotowego lub wymagających dużej precyzji.



Należy jednak pamiętać, że odnosząc się do „ Złącza Johna Morrisa „, prawie zawsze odnosi się to do złączy węży strażackich w dziedzinie ochrony przeciwpożarowej, a nie do tradycyjnych złączy mechanicznych.

Złącza Johna Morrisa są nieodzownym elementem bezpieczeństwa pożarowego, łącząc szybką i niezawodną technologię łączenia z brytyjską normą BS 336. Dzięki tym szybkozłączom węże strażackie można szybko rozmieścić i wykorzystać w najbardziej krytycznych momentach, znacznie poprawiając skuteczność i bezpieczeństwo działań ratowniczych.
