Jak sprawdzić, czy złącza adapterów są uszkodzone?

Aby sprawdzić, czy złącze adaptera jest uszkodzony, regularnie sprawdzać pod kątem uszkodzeń fizycznych, integralności uszczelnienia, działania mechanizmu blokującego i szczelności pod ciśnieniem .Większość usterek można zidentyfikować poprzez połączenie oględzin, ręcznych testów funkcjonalnych i kontrolowanego testu ciśnieniowego przed ponownym uruchomieniem sprzęgła.

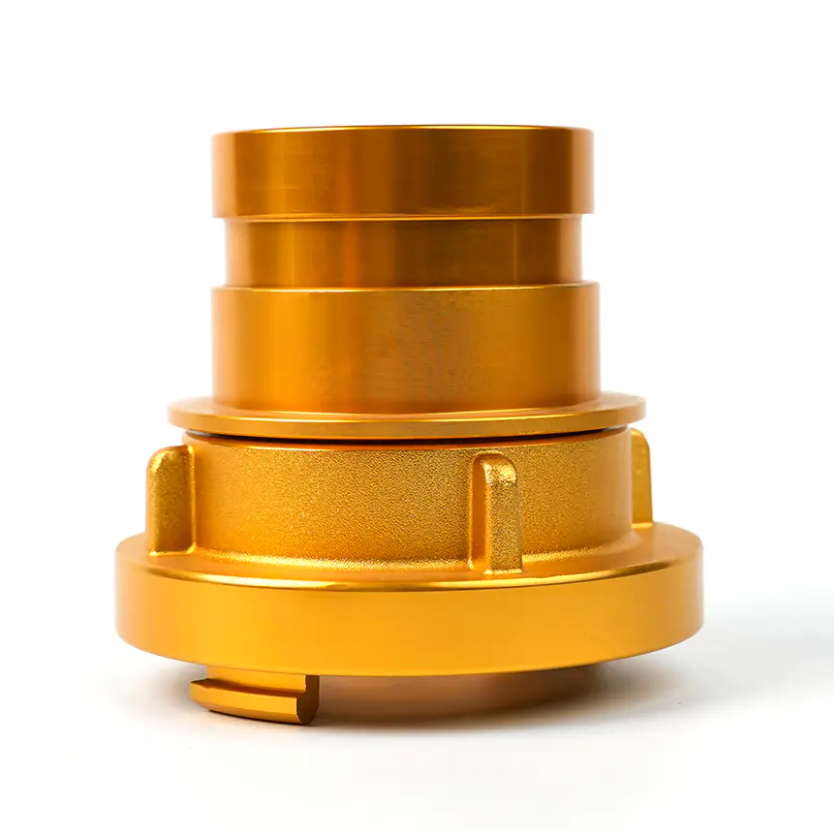

Zrozum co Złącza adapterowe Zrób i gdzie zawiodą

Złącza adapterowe to łączniki przejściowe, które umożliwiają połączenie dwóch różnych standardów złączy bez modyfikowania któregokolwiek z łączonych elementów. Typowe typy obejmują:

• Niemiecki na Storz (mężczyzna/kobieta) — konwertuje pomiędzy niemieckim standardem sprzęgania natychmiastowego a symetrycznym systemem sprzęgania Storz.
• niemieckiego do leśnictwa — łączy standardowe niemieckie złącza z końcówkami do węży strażackich w leśnictwie.
• Niemiecki na niemiecki Samoblokujący — standardowe niemieckie sprzęgło przystosowane z dodatkowym samoblokującym mechanizmem utrzymującym.
• Niemiecki do kołnierza — łączy złącza węży zgodne ze standardem niemieckim z kołnierzowymi wlotami rur lub urządzeń.
• Niemiecki na wielozębny — łączy niemieckie systemy połączeń z wielozębnymi złączami typu krzywka i wpust.
• Samiec Storz do samicy Storz / Storz do Forestry — konwertuje pomiędzy wariantami Storz lub ze Storz na standardy węży leśnych.

Ponieważ złącza adapterowe łączą dwa różne układy mechaniczne, podlegają naprężeniom w temperaturze ok oba punkty połączenia jednocześnie . Najczęstszymi miejscami uszkodzeń są uszczelka, zęby lub występy blokujące, korpus (szczególnie w strefie przejściowej między standardami) oraz wykończenie powierzchni zewnętrznej, które może wskazywać na korozję lub uszkodzenia udarowe.

Procedura kontroli wizualnej krok po kroku

Każdą kontrolę należy rozpocząć od dokładnej kontroli wzrokowej przy odpowiednim oświetleniu. Ten krok nic nie kosztuje i pozwala wykryć większość oczywistych błędów przed rozpoczęciem jakichkolwiek testów funkcjonalnych.

Sprawdź korpus sprzęgła

• Poszukaj pęknięć, złamań lub pęknięć w korpusie, szczególnie wokół występów, uszu i występu przejściowego pomiędzy dwoma standardami sprzęgu.
• Sprawdź wgniecenia lub deformacje przed uderzeniem — nawet niewielkie odkształcenie nadwozia może uniemożliwić prawidłowe osadzenie sprzęgła w pasującym łączniku.
• Zbadaj powierzchnię pod kątem korozja, wżery lub silne utlenianie . Na złączach aluminiowych białe pyliste osady (tlenek glinu) wskazują na wnikanie wilgoci i przyspieszoną degradację powierzchni. W przypadku złączek mosiężnych zielona patyna w obszarach wżerów wskazuje na ryzyko odcynkowania.
• Potwierdź, że ciało to zrobiło brak widocznych napraw spawów, łat lub nieautoryzowanych modyfikacji — stanowią podstawę do natychmiastowej odmowy.

Sprawdź występy blokujące i zęby

• Przeanalizuj wszystko blokowanie występów, uszu lub zębów krzywkowych na odpryskiwanie, zaokrąglanie lub pękanie. Zużyte profile występów są jedną z głównych przyczyn przypadkowego rozłączenia pod ciśnieniem.
• W przypadku interfejsów typu Storz sprawdź, czy plik półokrągłe występy blokujące są symetryczne i nieodkształcone . Asymetryczne zużycie wskazuje, że sprzęgło było wielokrotnie łączone pod kątem, co spowodowało nierównomierne obciążenie jednego ucha.
• W przypadku adapterów samoblokujących typu niemieckiego sprawdź sprężyna blokująca lub mechanizm zatrzaskowy jest obecny, nienaruszony i prawidłowo osadzony . Brakująca lub wygięta sprężyna uniemożliwia włączenie funkcji samoblokującej.

Sprawdź uszczelkę

• Wyjmij uszczelkę, jeśli jest dostępna i sprawdź ją odkształcenie po ściskaniu (trwałe spłaszczenie), pękanie, stwardnienie, pęcznienie lub uszkodzenie spowodowane wytłaczaniem .
• Uszczelka, która została ściśnięta poniżej 70% pierwotnej grubości należy uznać za wycofany z eksploatacji i wymienić, ponieważ nie będzie już generował wystarczającej siły uszczelniającej.
• Sprawdź, czy uszczelka osadza się całkowicie i równomiernie w swoim rowku bez żadnej części skręconej, podwojonej lub brakującej w kanale gniazda.
• Sprawdź, czy materiał uszczelki jest zgodny z przewożonym płynem — uszczelki EPDM są standardem w zastosowaniach wodnych i przeciwpożarowych; W przypadku płynów na bazie ropy naftowej wymagane są uszczelki NBR (nitryl).

Testowanie funkcjonalne: zaangażowanie, rotacja i zwolnienie

Po oględzinach sprawdzić działanie mechaniczne złącza, łącząc je z odpowiednim łącznikiem. Test ten potwierdza, że ​​łącznik spełnia swoje podstawowe zadanie — łączy i utrzymuje razem dwie złączki — przed przyłożeniem ciśnienia.

1. Testuj zaangażowanie — ręcznie podłączyć adapter do współpracującej złączki. Połączenie powinno zadziałać płynnie i bez nadmiernej siły . Opór, wiązanie lub potrzeba wymuszenia połączenia wskazują na niewspółosiowość, deformację lub niezgodność wymiarową.
2. Blokowanie testowe — po włączeniu, spróbować rozsunąć obie połówki osiowo, nie zwalniając blokady. Na prawidłowo działającym sprzęgle, nie powinna być możliwa żadna separacja osiowa gdy mechanizm blokujący jest włączony. Luz osiowy większy niż 1–2 mm pod wpływem siły ciągnącej ręką wskazuje na zużytą lub uszkodzoną geometrię blokującą.
3. Rotacja testowa (typy Storz) — Złącza typu Storz powinny obracać się w pełnym łuku blokowania (zazwyczaj 30° do 40° ) bez przyklejania się, szlifowania lub konieczności stosowania nadmiernego momentu obrotowego. Sztywny lub zakurzony obrót wskazuje na zanieczyszczenie, korozję lub uszkodzenie powierzchni występów.
4. Wydanie testowe — rozłączyć sprzęgło i sprawdzić, czy zostało prawidłowo odłączone. Sprzęgło, które wymaga nadmiernej siły do ​​rozłączenia lub które częściowo się zacina, może mieć zdeformowane występy lub spęcznioną uszczelkę, która powoduje zakłócenia.
5. Sprawdź odstęp między siedzeniami — po całkowitym połączeniu sprawdzić połączenie pomiędzy dwiema powierzchniami sprzęgającymi. Powinno być brak widocznej szczeliny na obwodzie . Nierówna lub częściowo otwarta szczelina czołowa wskazuje, że powierzchnie uszczelki lub uszczelniające nie stykają się w pełni, co spowoduje wyciek pod ciśnieniem.

Próba ciśnieniowa potwierdzająca szczelność

Złącze, które przejdzie kontrolę wizualną i funkcjonalną, powinno mimo to zostać poddane próbie ciśnieniowej przed ponownym oddaniem do użytku w zastosowaniach krytycznych, takich jak gaszenie pożarów, transport hydrauliczny lub ciśnieniowe linie technologiczne. Próba ciśnieniowa jest jedyną ostateczną metodą potwierdzenia, że ​​uszczelka jest nienaruszona w warunkach pracy.

Procedura testu hydrostatycznego

• Podłączyć złącze adaptera do zamkniętego zespołu testowego, używając odpowiednich zaślepek lub kolektora stanowiska badawczego.
• Napełnij zespół całkowicie wodą, usuwając całe powietrze, a następnie zwiększ ciśnienie 1,5-krotność znamionowego ciśnienia roboczego sprzęgła — zazwyczaj 15–25 barów dla standardowych złączy węży strażackich.
• Utrzymać ciśnienie próbne przez min 60 sekund i sprawdź wszystkie złącza, korpus złącza i strefę uszczelki pod kątem wycieków, kapania lub spadku ciśnienia na manometrze.
• Jakikolwiek spadek ciśnienia lub widoczna wilgoć na powierzchni czołowej lub korpusie sprzęgła oznacza niepowodzenie testu – sprzęgło należy zdemontować, zidentyfikować usterkę, a element naprawić za pomocą nowej uszczelki lub całkowicie wymienić.

Typowe typy usterek i ich prawdopodobne przyczyny

Częstotliwość przeglądów i najlepsze praktyki dotyczące konserwacji

Regularna, zaplanowana inspekcja jest znacznie skuteczniejsza niż reaktywne wyszukiwanie usterek po wystąpieniu awarii. Zalecana częstotliwość przeglądów zależy od zastosowania i środowiska:

• Po każdym użyciu — w zastosowaniach związanych ze strażą pożarną lub reagowaniem w sytuacjach awaryjnych należy wizualnie sprawdzić każde złącze adaptera po każdym uruchomieniu. Przed przywróceniem sprzętu do stanu gotowości sprawdź, czy nie ma uszkodzeń spowodowanych uderzeniami, stanu uszczelek i zużycia występów.
• Co 6 miesięcy — przeprowadzić pełną próbę wizualną, funkcjonalną i ciśnieniową wszystkich złączy adapterów znajdujących się w stanie zapasowym. Normy takie jak DIN 14811 (dla niemieckich złączy przeciwpożarowych) zalecają przeprowadzanie testów co najmniej dwa razy w roku.
• Po każdym uderzeniu lub upuszczeniu — zawsze sprawdzaj złącze adaptera, które spadło na twardą powierzchnię lub zostało uderzone przez sprzęt, nawet jeśli nie widać żadnych widocznych uszkodzeń. Ukryte pęknięcia w stopach odlewniczych mogą nie być widoczne z zewnątrz, ale ulegną zniszczeniu pod ciśnieniem.
• Coroczna wymiana uszczelki — w przypadku częstego użytkowania lub przechowywania na zewnątrz uszczelki należy wymieniać według ustalonego rocznego harmonogramu, niezależnie od widocznego stanu. Materiał uszczelki (zwłaszcza EPDM i NBR) ulega degradacji pod wpływem promieni UV, ozonu i cykli termicznych, nawet gdy nie jest używany.

Po oczyszczeniu delikatnie nasmaruj powierzchnie występów i uszczelkę odpowiednim środkiem smarnym (smar silikonowy do uszczelek EPDM; nie zaleca się stosowania wazeliny, ponieważ niszczy gumowe uszczelki). Przechowuj złączki adapterowe w suchym miejscu, z dala od narażenia na promieniowanie UV i opary substancji chemicznych, aby zmaksymalizować trwałość użytkową pomiędzy przeglądami.

Kiedy wymienić zamiast naprawiać Złącze adaptera

Nie wszystkie usterki da się naprawić. Niektóre warunki wymagają natychmiastowego wycofania z eksploatacji i całkowitej wymiany złącza adaptera, niezależnie od względów kosztowych:

• Wszelkie pęknięcia w korpusie sprzęgła — pęknięcia rozprzestrzeniają się pod ciśnieniem i nie można ich bezpiecznie zespawać ani załatać w złączach przenoszących ciśnienie.
• Uszkodzenie występów lub zębów wykraczające poza niewielkie zużycie — nie można przywrócić geometrii występu wyszczerbionej, złamanej lub mocno zaokrąglonej, co skutkuje zawodnym blokowaniem.
• Grubość ścianek korpusu zmniejszona przez korozję — jeżeli wżery wniknęły na więcej niż 20% nominalnej grubości ścianki nie można zapewnić integralności konstrukcji pod ciśnieniem.
• Brak utrzymania ciśnienia po wymianie uszczelki — jeżeli sprzęgło nadal przecieka po zamontowaniu nowej, prawidłowo dopasowanej uszczelki, prawdopodobnie powierzchnia uszczelniająca korpusu jest uszkodzona i należy wymienić korpus sprzęgu.
• Nieznana historia serwisowania lub wiek wykraczający poza okres użytkowania — złącza adapterowe bez możliwych do prześledzenia zapisów kontroli lub te, których okres użytkowania przekracza zalecany przez producenta okres użytkowania (zwykle 10–15 lat do aluminiowych złączy przeciwpożarowych), należy wycofać z eksploatacji ciśnieniowej niezależnie od widocznego stanu.
