Wszystko, co musisz wiedzieć o sprzęgle blokującym Storz

A Złącze blokujące Storz to znormalizowane, symetryczne złącze z blokadą krzywkową o ćwierć obrotu, szeroko stosowane w straży pożarnej, transporcie płynów przemysłowych i służbach ratowniczych, do tworzenia szybkich, niewymagających narzędzi i szczelnych połączeń węży. Obydwa końce złączki są identyczne, co eliminuje potrzebę rozróżniania złączek męskich i żeńskich — wystarczy dopasować, popchnąć i obrócić o 90°, aby zablokować. Konstrukcja ta radykalnie skraca czas podłączania w sytuacjach wysokiego ciśnienia i jest jednym z najbardziej zaufanych systemów połączeń na świecie.

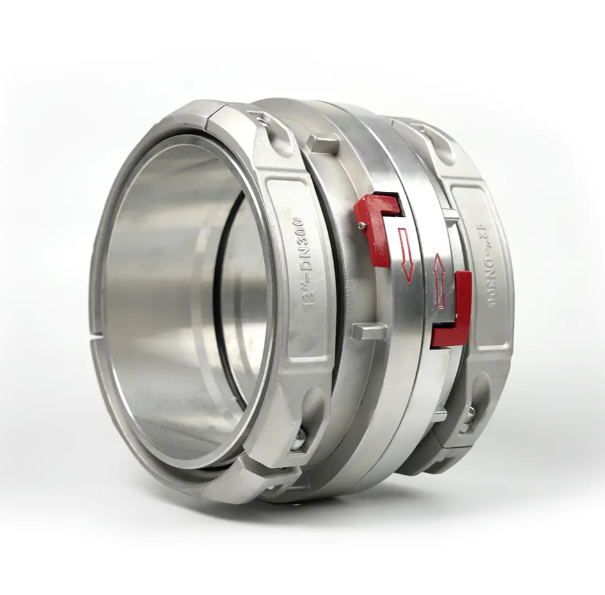

Co to jest Sprzęgło blokujące Storz i jak to działa

Wynalezione przez Carla Augusta Guido Storza w 1882 roku, złącze Storz zostało zaprojektowane, aby rozwiązać krytyczny problem w straży pożarnej: niedopasowane złącza węży. Ponieważ tradycyjne złącza gwintowane wymagały dopasowania końcówek męskich i żeńskich, w sytuacjach awaryjnych łączenie węży pochodzących z różnych działów lub źródeł było często niemożliwe.

System Storz wykorzystuje symetryczny mechanizm blokujący z występem i krzywką . Każdy koniec złącza ma dwa występy i odpowiadającą im szczelinę krzywkową. Kiedy dwa końce są połączone, występy wsuwają się w przeciwległe szczeliny krzywki. Następnie obrót o 90° blokuje je na miejscu, ściskając gumową uszczelkę, tworząc wodoszczelne uszczelnienie.

Kluczowe funkcje operacyjne obejmują:

• Połączenie osiągnięte w czasie krótszym niż 3 sekundy, bez użycia narzędzi
• Można je podłączać i odłączać nawet pod ciśnieniem resztkowym
• Symetryczna konstrukcja: oba końce są wymienne
• Zintegrowany krętlik pozwala na swobodne obracanie się węży bez konieczności rozkręcania połączenia

Standardowe rozmiary i wartości ciśnienia

Złącza Storz są produkowane w różnych standardowych rozmiarach, dostosowanych do różnych wielkości przepływu i wymagań ciśnieniowych. Oznaczenia rozmiarów odnoszą się do nominalnej średnicy wewnętrznej podłączanego węża lub rury.

The Najczęściej stosowany jest rozmiar 52 mm w gaszeniu pożarów konstrukcji na całym świecie. Aby uzyskać certyfikat zgodnie z normą EN 1775 i podobnymi normami, złącza muszą zostać przetestowane pod ciśnieniem co najmniej 1,5-krotności ich ciśnienia roboczego.

Materiały stosowane w konstrukcji sprzęgła Storz

Wybór materiału wpływa bezpośrednio na wagę, odporność na korozję, trwałość i przydatność do określonych mediów. Trzy podstawowe materiały to:

Stop aluminium

Najpopularniejszy materiał do zastosowań przeciwpożarowych. Złącza aluminiowe Storz są lekki (zwykle 30–50% lżejszy niż mosiężne odpowiedniki) , odporny na korozję w większości środowisk i łatwy w obsłudze w warunkach zmęczenia. Nie nadają się do stosowania z wodą morską ani płynami silnie kwaśnymi.

Mosiądz

Mosiądz Storz couplings offer superior corrosion resistance, particularly in marine and chemically aggressive environments. They are heavier but highly durable and are often used in permanent or semi-permanent industrial installations where weight is not a concern.

Stal nierdzewna

Stosowane w najbardziej wymagających środowiskach przemysłowych, chemicznych i farmaceutycznych. Złącza ze stali nierdzewnej są odporne na agresywne chemikalia, wysokie temperatury i ekstremalne obciążenia mechaniczne. Są najcięższą opcją, ale zapewniają najdłuższą żywotność w trudnych warunkach.

Rodzaje uszczelek i ich rola w działaniu uszczelniającym

Uszczelka jest elementem uszczelniającym złącza Storz. Jest on osadzony w rowku po jednej stronie złącza i jest ściskany podczas wykonywania połączenia. Materiał uszczelki należy wybrać w oparciu o transportowany płyn i zakres temperatur.

• EPDM (monomer etylenowo-propylenowo-dienowy): Standard do zastosowań wodnych i przeciwpożarowych. Odporny na promieniowanie UV, ozon i parę wodną do 120°C.
• NBR (kauczuk nitrylowo-butadienowy): Nadaje się do płynów, olejów i paliw na bazie ropy naftowej. Odporny na węglowodory, ale ulega degradacji pod wpływem ozonu.
• FKM (Witon): Radzi sobie z agresywnymi chemikaliami, wysokimi temperaturami do 200°C i stężonymi kwasami. Używany w kontekście chemicznym i przemysłowym.
• Silikon: Zastosowania w przemyśle spożywczym i linie parowe o wysokiej temperaturze. W razie potrzeby zgodny z przepisami FDA.

Uszczelki należy sprawdzać przed każdym użyciem i wymieniać w przypadku pęknięcia, odkształcenia lub stwardnienia. Uszkodzona uszczelka jest główną przyczyną nieszczelności sprzęgła Storz w warunkach terenowych.

Kluczowe zastosowania w różnych branżach

Złącza blokujące Storz są wykorzystywane znacznie poza służbami strażackimi. Dzięki szybkozłączom i ustandaryzowanej konstrukcji są idealne wszędzie tam, gdzie potrzebny jest szybki transfer płynu.

Straż Pożarna i Służby Ratownicze

To pozostaje głównym zastosowaniem. Straż pożarna w ponad 40 krajach używa Storz jako standardowego łącznika do węża. Połączenia hydrantów, wyloty urządzeń i połączenia węży – wszystkie opierają się na złączach Storz. Symetryczna konstrukcja umożliwia każdemu strażakowi podłączenie dowolnego węża do dowolnego hydrantu bez obaw o kompatybilność.

Przemysłowy transfer płynów

Zakłady chemiczne, rafinerie i zakłady przetwórcze wykorzystują złącza Storz do przesyłania wody, rozpuszczalników i nieagresywnych chemikaliów pomiędzy zbiornikami magazynowymi a pojazdami transportowymi. Obsługa bez użycia narzędzi skraca czas obsługi podczas operacji załadunku i rozładunku.

Rolnictwo i nawadnianie

W dużych systemach nawadniających stosuje się złącza Storz do szybkiego łączenia sieci wodociągowej i wylotów pomp. Rozmiary 75 mm i 100 mm są powszechne w zastosowaniach terenowych, gdzie wymagane są duże natężenia przepływu przy minimalnym spadku ciśnienia.

Górnictwo i tunelowanie

Środowiska podziemne wymagają szybkich i niezawodnych połączeń zarówno dla systemów przeciwpożarowych, jak i odwadniających. Złącza Storz są preferowane ze względu na ich trwałość i zdolność do pracy w zapylonych, mokrych i zamkniętych warunkach.

Budownictwo i Inżynieria lądowa

Tymczasowe linie wodociągowe na placach budowy, przy mieszaniu betonu i odwadnianiu – wszystkie korzyści wynikają z przenośności i wymienności łączników Storz.

Storz vs inne systemy szybkozłączy

Zrozumienie, jak Storz wypada na tle alternatywnych systemów sprzęgających, pomaga w wyborze odpowiedniego rozwiązania dla danego zastosowania.

Odpowiednie normy i certyfikaty

Złącza Storz stosowane w zastosowaniach profesjonalnych muszą spełniać obowiązujące normy, aby zapewnić interoperacyjność i bezpieczeństwo. Do najczęściej przywoływanych standardów należą:

• DIN 14307: Niemiecka norma określająca wymiary i wymagania użytkowe dla złączy Storz stosowanych w straży pożarnej. Powszechnie przyjęte w całej Europie.
• EN 1775: Norma europejska dotycząca systemów węży pożarniczych, w tym wymagania dotyczące złączy.
• NFPA 1963: Norma amerykańska dotycząca połączeń węży strażackich. Podczas gdy w USA powszechnie stosuje się gwint NST (National Standard Thread), wiele amerykańskich departamentów posiada obecnie w ofercie adaptery Storz do przewodów zasilających o dużej średnicy.
• AS 2419.1: Norma australijska dotycząca instalacji hydrantów przeciwpożarowych, w tym specyfikacje złączy Storz.

Zawsze sprawdzaj, czy złącza posiadają odpowiednie znaki certyfikacyjne i dokumentację identyfikowalności, szczególnie w przypadku zastosowań przeciwpożarowych związanych z bezpieczeństwem życia.

Kontrola, konserwacja i żywotność

Właściwa konserwacja wydłuża żywotność i zapewnia niezawodne działanie tam, gdzie ma to największe znaczenie. Dobrze konserwowane aluminiowe sprzęgło Storz może przetrwać 10–20 lat lub więcej w normalnej służbie strażackiej.

Lista kontrolna rutynowej kontroli

• Sprawdź uszczelkę pod kątem pęknięć, stwardnienia, pęcznienia lub odkształcenia — wymieniaj co roku lub częściej w środowiskach intensywnie użytkowanych
• Sprawdź występy i szczeliny krzywki pod kątem zużycia, zadziorów lub odkształceń, które mogłyby uniemożliwić pełne sprzężenie
• Sprawdź ruch obrotowy — powinien obracać się swobodnie, bez sztywności i zgrzytania
• Poszukaj korozji, wżerów lub pęknięć na korpusie sprzęgła, zwłaszcza wokół podstawy oczek
• Przetestować połączenie sprzęgła ze sprzęgłem współpracującym — połączenie powinno blokować się po pewnym ćwierćobrocie i nie grzechotać ani nie rozłączać się bez celowego wysiłku

Najlepsze praktyki konserwacji

• Po ekspozycji na słoną wodę lub środki chemiczne należy oczyścić je świeżą wodą
• Co roku nakładaj lekki smar na bazie silikonu na powierzchnie obrotowe i blokujące — unikaj smarów na bazie ropy naftowej, które niszczą gumowe uszczelki
• Przechowuj złącza z zamontowanymi kapturkami ochronnymi, aby zapobiec przedostawaniu się ciał obcych na powierzchnię złącza
• Wycofać z eksploatacji złącza z pękniętymi korpusami, odsłoniętymi występami lub zatartymi krętlikami — nie naprawiać uszkodzeń konstrukcyjnych w terenie

Adaptery i akcesoria do systemów Storz

Szeroka gama akcesoriów zwiększa kompatybilność złączy Storz w różnych systemach i zastosowaniach:

• Adaptery gwintowane Storz na BSP/NPT: Umożliwiają połączenie złączek Storz z systemami rur gwintowanych — powszechnie stosowanych do połączeń hydrantów w środowiskach o mieszanych standardach
• Adaptery Storz do Camlock: Kompatybilność pomostowa pomiędzy wężami strażackimi Storz a systemami przemysłowymi Camlock
• Złącza redukcyjne: Połącz dwie złączki Storz o różnych średnicach nominalnych, np. wąż zasilający 75 mm z wężem napływowym 52 mm
• Zaślepki i zaślepki puste: Uszczelnij nieużywane wyloty lub otwarte końce złączy podczas transportu i przechowywania
• Manometry z wejściem Storz: Do monitorowania ciśnienia zasilania w miejscu podłączenia sprzęgła
• Zaciski blokujące i urządzenia ustalające: Dodatkowe zabezpieczenie w środowiskach przemysłowych o wysokich wibracjach, gdzie ryzyko przypadkowego rozłączenia na ćwierć obrotu stanowi ryzyko

Typowe problemy i rozwiązywanie problemów

Nawet dobrze utrzymane sprzęgła Storz mogą napotkać problemy w terenie. Oto najczęstsze problemy i ich przyczyny:

Sprzęgło nie blokuje się całkowicie

Spowodowane przez zanieczyszczenia w szczelinach krzywek, zużyte lub uszkodzone występy lub spęcznioną uszczelkę, która uniemożliwia stykanie się powierzchni czołowych. Wyczyść szczeliny krzywki, sprawdź występy i sprawdź grubość uszczelki. Wymień zużyte lub uszkodzone elementy.

Wyciek w punkcie połączenia

Prawie zawsze spowodowane przez uszkodzoną, brakującą lub nieprawidłowo osadzoną uszczelkę. W niektórych przypadkach zdeformowana powierzchnia złącza uniemożliwia prawidłowe dociśnięcie uszczelki. Sprawdź rowek gniazda uszczelki pod kątem wyszczerbień lub odkształceń.

Złącze trudne do rozłączenia po zwiększeniu ciśnienia

Ciśnienie resztkowe zatrzymuje sprzęgło w pozycji zablokowanej. Zawsze spuszczaj ciśnienie przed próbą odłączenia. Nigdy nie uderzaj korpusu złącza narzędziami, aby wymusić rozłączenie – powoduje to uszkodzenie występów i szczelin krzywki.

Zablokowany lub sztywny element obrotowy

Spowodowane korozją, zanieczyszczeniem lub brakiem smarowania. Nałóż penetrujący smar silikonowy i stopniowo obracaj krętlikiem. Jeśli złącze obrotowe pozostaje zatarte, wycofaj je z użytku — nieobrotowe połączenie obrotowe powoduje skręcenie węża i zmniejsza wydajność przepływu.

Wybór odpowiedniego złącza Storz do Twojego zastosowania

Skorzystaj z poniższych punktów decyzyjnych, aby określić najbardziej odpowiednią specyfikację sprzęgła Storz:

1. Określ wymagane natężenie przepływu i ciśnienie robocze — wybrać średnicę nominalną, która spełnia wymagania dotyczące przepływu bez nadmiernego spadku ciśnienia
2. Zidentyfikuj przenoszony płyn — wybrać odpowiednio materiał (aluminium, mosiądz, stal nierdzewna) i rodzaj uszczelki (EPDM, NBR, FKM).
3. Sprawdź obowiązujące standardy — upewnij się, że łącznik spełnia normy wymiarowe i ciśnieniowe wymagane w Twoim regionie lub branży
4. Weź pod uwagę środowisko operacyjne — środowiska morskie lub chemiczne wymagają materiałów wyższej jakości; zastosowania wrażliwe na wagę preferują aluminium
5. Oceń kompatybilność z istniejącymi systemami — jeśli wymagane są adaptery, potwierdzić kompatybilność adapterów i sprawdzić, czy nie wprowadzono dodatkowych kar za spadek ciśnienia
6. Potwierdź typ połączenia końcowego — określić sposób mocowania złącza do węża, rury lub sprzętu (zaciskanie, trzpień węża, gwintowanie, kołnierz)
