Jak używać i wybierać złączkę węża strażackiego Storz？

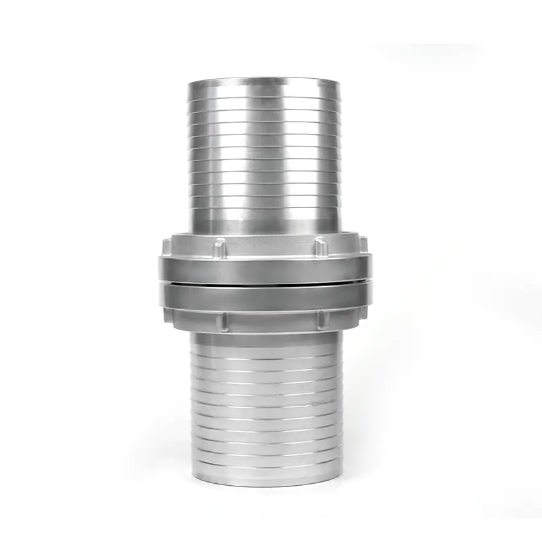

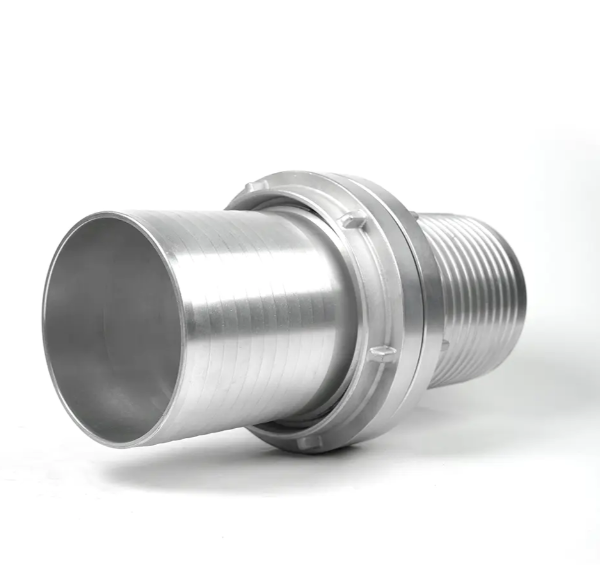

A Złącze węża strażackiego Storz to symetryczne, bezpłciowe złącze krzywkowe i wpustowe, które umożliwia połączenie dwóch identycznych połówek bez gwintowania. W przeciwieństwie do złączy gwintowanych, które wymagają pasujących końcówek męskich i żeńskich, dowolne dwie złączki Storz o tym samym nominalnym rozmiarze łączą się natychmiastowo obrót o ćwierć obrotu . Dzięki tej konstrukcji jest to stiardowy wybór do szybkiego wdrażania środków gaśniczych na całym świecie — używany przez straż pożarną, zakłady przemysłowe i służby ratownicze na lotniskach w Europie, Ameryce Północnej i poza nią.

Wybór odpowiedniego sprzęgła Storz zależy od trzech podstawowych czynników: średnica nominalna, materiał i ciśnienie znamionowe . Właściwe ich wykonanie zapewnia szczelne działanie w ekstremalnych warunkach działań gaśniczych.

Zrozumienie Sprzęgło Storza Rozmiary i kiedy ich używać

Sprzęgła Storz są klasyfikowane według ich średnica nominalna (DN) , który odnosi się do wewnętrznego rozmiaru otworu sprzęgła, a nie do średnicy zewnętrznej. Standardowe rozmiary wahają się od DN 25 do DN 150, każdy dostosowany do specyficznych wymagań przepływu.

W Europie i krajach stosujących się do norm DIN 14307, DN 52 i DN 75 to najczęściej oferowane rozmiary dla miejskich straży pożarnych. W Ameryce Północnej 2,5-calowe (około DN 65) i 4-calowe (około DN 100) wersje Storz są powszechne na wylotach hydrantów i zrzutach pomp.

Jak prawidłowo podłączyć i odłączyć złącze Storz

Procedura łączenia jest prosta, ale technika ma znaczenie — zwłaszcza pod ciśnieniem lub w warunkach słabej widoczności. Aby uzyskać niezawodne i szczelne połączenie, wykonaj następujące kroki:

Łączenie dwóch złączy Storz

1. Przed połączeniem sprawdź obie powierzchnie łączące i uszczelki pod kątem zanieczyszczeń, nacięć lub odkształceń.
2. Dopasuj dwa złącza twarzą w twarz, tak aby występy (uszy) blokują się — uniesiona krzywka z jednej strony wsuwa się w odpowiednie wgłębienie z drugiej.
3. Obróć jedno sprzęgło około 90° w kierunku zgodnym z ruchem wskazówek zegara aż poczujesz lub usłyszysz kliknięcie zatrzasku blokującego.
4. Sprawdź połączenie, delikatnie odciągając obie połówki – zablokowane złącze Storz nie rozdzieli się pod wpływem naprężenia ręcznego.
5. Sprawdź, czy uszczelka jest dobrze osadzona i czy na obwodzie nie ma odsłoniętych krawędzi.

Odłączanie pod ciśnieniem resztkowym

Nigdy nie próbuj odłączać złączki Storz, gdy przewód jest nadal pod ciśnieniem. Ciśnienie resztkowe tak niskie jak 0,5 bara może spowodować zwolnienie sprzęgła z siłą wystarczającą do obrażeń. Zawsze odpowietrz linię, potwierdź zerowe ciśnienie, a następnie obróć jedną połowę 90° w kierunku przeciwnym do ruchu wskazówek zegara rozdzielić.

Wybór odpowiedniego materiału dla Twojego środowiska operacyjnego

Złącza Storz są produkowane z kilku materiałów, z których każdy ma wyraźne zalety w zależności od środowiska zastosowania, budżetu na masę i ryzyka narażenia chemicznego.

• Stop aluminium (najczęściej): Lekki, ważący około 0,3–1,2 kg dla DN 52–DN 100, odporny na korozję i odpowiedni do ciśnień do 16 barówów. Idealny do mobilnych urządzeń przeciwpożarowych, gdzie oszczędność masy poprawia szybkość obsługi.
• Stal nierdzewna (AISI 304/316): Najlepszy wybór do instalacji stałych, narażenia na działanie wody morskiej lub środowisk zakładów chemicznych. Cięższy niż aluminium, ale przystosowany do wyższych ciśnień roboczych – zazwyczaj do 25 barówów — i odporny na korozję chlorkową.
• Mosiądz: Stosowany w systemach dziedzictwa kulturowego i niektórych zastosowaniach przemysłowych. Zapewnia doskonałą odporność na korozję i obrabialność, ale zwiększa wagę; rzadziej spotykane we współczesnej straży pożarnej.
• Polimer / kompozyt o wysokiej wytrzymałości: Nowa opcja dla lekkich bębnów do węży pierwszej pomocy i zestawów do gaszenia pożarów na terenach dzikich. Zwykle ograniczone do poniżej 10 barów ciśnienie robocze.

W przypadku większości zastosowań w instalacjach przeciwpożarowych i wodociągach miejskich, aluminiowe złącza Storz zgodne z normą DIN 14307 lub EN 1947 reprezentują optymalną równowagę masy, wytrzymałości i kosztów.

Wartości ciśnienia i ich znaczenie w praktyce

Złącza Storz mają dwa kluczowe oznaczenia ciśnienia: nominalne ciśnienie robocze (PN) and ciśnienie próbne . Ciśnienie próbne jest typowe 1,5 x ciśnienie robocze , potwierdzone podczas fabrycznych testów hydrostatycznych.

Zawsze wybieraj sprzęgło o parametrach znamionowych co najmniej 25% powyżej maksymalnego ciśnienia roboczego systemu . W przypadku systemów rur ciśnieniowych w wysokich budynkach, gdzie ciśnienie statyczne może przekraczać 12 barów nawet przed uruchomieniem pompy, zdecydowanie zaleca się stosowanie złączy ze stali nierdzewnej.

Wybór uszczelki: najbardziej pomijany czynnik w Sprzęgło Storza Wydajność

Wewnętrzna uszczelka płaska jest jedynym elementem uszczelniającym w łączniku Storz, dlatego jej stan i dobór materiału mają kluczowe znaczenie. Zużyta lub niekompatybilna uszczelka to tzw główną przyczyną wycieków Storz w służbie.

• EPDM (monomer etylenowo-propylenowo-dienowy): Standardowy wybór w przypadku instalacji wodociągowych. Dopuszczalne dla temperatur od -40°C do 120°C. Kompatybilny z wodą, koncentratami pianowymi i łagodnymi środkami czyszczącymi.
• NBR / Nitryl: Stosowany tam, gdzie może występować olej mineralny lub płyny na bazie ropy naftowej — na przykład do tłumienia wycieków paliwa lub zastosowań w rafineriach ropy naftowej. Nie nadaje się do środowisk bogatych w ozon.
• Silikon: Zastosowania wysokotemperaturowe powyżej 120°C, takie jak płukanie parą lub przegrzaną wodą. Niższa trwałość mechaniczna w porównaniu do EPDM.
• PTFE: Odporność chemiczna w bardzo szerokim zakresie pH. Preferowany do agresywnych płynów przemysłowych, ale wymaga precyzyjnego montażu, aby uniknąć deformacji podczas zimnego przepływu.

Uszczelki należy sprawdzać przed każdym użyciem i wymieniać w przypadku widocznego pęknięcia powierzchni, trwałego odkształcenia po ściskaniu lub odkształcenia krawędzi. Nie smarować uszczelek Storz smarami na bazie ropy naftowej , ponieważ powodują one degradację EPDM i NBR. Używaj wyłącznie lubrykantów na bazie silikonu lub zwykłej wody.

Normy i certyfikaty, na które należy zwrócić uwagę przy zakupie

Złącza Storz przeznaczone do użytku przez straż pożarną powinny spełniać uznane normy określające tolerancje wymiarowe, specyfikacje materiałowe i wymagania dotyczące prób ciśnieniowych. Złącza niezgodne z wymaganiami mogą wyglądać podobnie, ale nie zapewniają niezawodnego sprzęgania z certyfikowanym sprzętem.

• DIN 14307 (Niemcy / powszechnie przyjęte w Europie): Podstawowa norma obejmująca wymiary i wymagania materiałowe dla aluminiowych złączek Storz w średnicach od DN 25 do DN 150.
• EN 1947: Europejska norma dotycząca złączy węży strażackich, harmonizująca wymagania normy DIN 14307 w krajach członkowskich UE. Poszukaj oznakowania CE, jeśli wymagają tego lokalne przepisy dotyczące zamówień publicznych.
• NFPA 1963 (USA): Reguluje połączenia węży strażackich, w tym złączki typu Storz stosowane w departamentach Ameryki Północnej. Określa geometrię występu, odpowiedniki gwintu i protokoły testowe.
• AS 4484 (Australia): Australijska norma dotycząca złączy węży strażackich, odnosząca się do wymiarów firmy Storz, dostosowana do wymagań lokalnych straży pożarnych.

Kupując do użytku w instytucjach lub rządach w zakresie ochrony przeciwpożarowej, zawsze żądaj certyfikat materiałowy producenta i raport z próby hydrostatycznej aby potwierdzić zgodność przed instalacją.

Najlepsze praktyki w zakresie konserwacji, kontroli i przechowywania

Dobrze utrzymane sprzęgło Storz będzie niezawodnie działać 10 do 20 lat w regularnej służbie. Procedura konserwacji jest prosta, ale musi być spójna.

Po każdym użyciu

• Spłucz czystą, świeżą wodą, aby usunąć sól, pozostałości koncentratu pianowego lub osad.
• Całkowicie wysuszyć przed składowaniem, aby zapobiec wżerom korozyjnym na powierzchniach ze stopów aluminium.
• Wymień nasadkę przeciwpyłową, aby chronić powierzchnię uszczelki przed promieniowaniem UV i uszkodzeniami fizycznymi.

Lista kontrolna okresowych przeglądów

• Check lug geometry — bent or deformed lugs prevent full 90° rotation and can result in accidental disconnection under pressure.
• Przetestuj zapadkę blokującą, łącząc dwie identyczne jednostki i sprawdzając prawidłowe połączenie.
• Sprawdź rowek gniazda uszczelki pod kątem nacięć lub osadzonego piasku, który może przeciąć uszczelki podczas łączenia.
• Przeprowadzić coroczną próbę ciśnienia hydrostatycznego o godz 1,5× ciśnienie robocze do sprzęgieł stosowanych w krytycznych systemach bezpieczeństwa życia.

Warunki przechowywania

Przechowuj złącza Storz z dala od bezpośredniego światła słonecznego (które niszczy uszczelki EPDM), produktów naftowych i temperatur poniżej -20°C przez dłuższy czas. Poziome przechowywanie na stojakach na węże zapobiega uszkodzeniom uszu oczek w wyniku uderzeń, które mogą wystąpić, gdy złączki układają się jedna na drugiej.

Typowe konfiguracje adapterów podczas mieszania systemów sprzęgających

W praktyce straż pożarna często używa sprzętu o mieszanych standardach złączy — szczególnie w przypadku integracji z miejskimi sieciami hydrantowymi, partnerami zajmującymi się wzajemną pomocą lub starszą infrastrukturą wykorzystującą złącza gwintowe lub natychmiastowe. Adaptery Storz-inne rozwiązują ten problem.

• Gwint Storz do BSP (brytyjska rura standardowa): Umożliwia podłączenie węża Storz do gwintowanych wylotów hydrantu lub portów pompy. Dostępne w męskich i żeńskich konfiguracjach BSP, zazwyczaj od 1½" do 4" BSP.
• Gwint Storz do NH (National Hose, USA): Wymagane, gdy urządzenia w Ameryce Północnej łączą się z liniami zasilającymi wyposażonymi w technologię Storz. Adapter Storz 2½" NH na 2,5" jest jednym z najczęściej spotykanych w zestawach wzajemnej pomocy transgranicznej lub na lotniskach.
• Redukcja Storz DN 75 na DN 52: Adapter redukcyjny zmniejszający średnicę przewodu zasilającego w celu rozmieszczenia węża atakującego bez konieczności stosowania oddzielnego rozdzielacza trójnika.
• Storz do camlocka: Stosowany w warunkach przemysłowych, gdzie złącza krzywkowe (typ C/E) są standardem w sprzęcie procesowym, ale połączenia węży strażackich wykorzystują Storz.

Zawsze określaj dokładny typ, rozmiar i ciśnienie znamionowe złącza wlotowego i wylotowego przy zamawianiu adapterów. Niedopasowane wartości ciśnienia na adapterze są częstą przyczyną awarii podczas wierteł o dużym przepływie.
