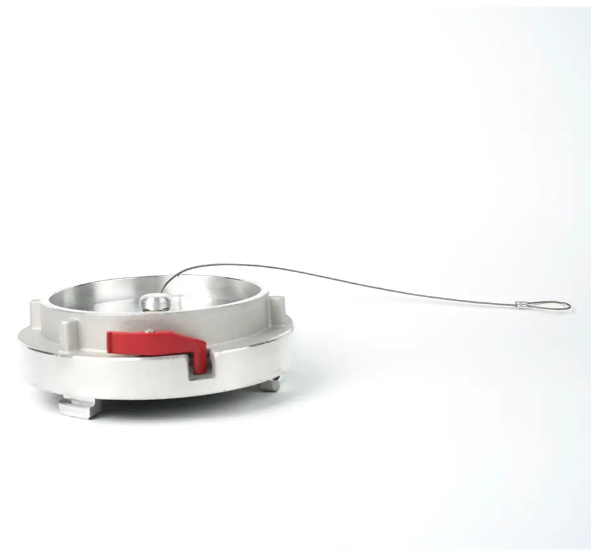

Co to jest zaślepka zamykająca Storz?

A Zaślepka Storz z blokadą to wyspecjalizowana przemysłowa złączka ciśnieniowa przeznaczona do uszczelniania końcówek tłocznych i ssawnych rur, zaworów i węży kompatybilnych ze Storz. W przeciwieństwie do standardowych zakrętek Storz, wariant „blokujący” zawiera mechaniczny zatrzask lub mechanizm blokady zabezpieczającej - często sworzeń sprężynowy lub suwak z blokadą obrotową - który zapobiega przypadkowemu rozłączeniu złącza z powodu wibracji o wysokiej częstotliwości, momentu obrotowego węża lub nagłych skoków ciśnienia. Służy jako podstawowa bariera bezpieczeństwa w systemach dostarczania płynów, zapewniając, że nieużywane porty pozostają hermetyczne i wodoszczelne w rygorystycznych warunkach pracy.

Podstawowa konstrukcja złącza Storz jest „bezpłciowa”, co oznacza, że ​​oba końce połączenia są identyczne. Eliminuje to konieczność dopasowywania gwintów męskich i żeńskich, znacznie przyspieszając wdrożenie w sytuacjach awaryjnych. Zaślepka skutecznie pełni rolę „końcowego” punktu tego systemu. Kiedy mechanizm blokujący jest włączony, nasadki nie można obrócić ani zdjąć bez ręcznej interwencji, co zapewnia: istotna warstwa bezpieczeństwa w infrastrukturze publicznej i środowiskach przemysłowych o wysokim ciśnieniu.

Projekt rdzenia i komponenty mechaniczne

Aby zrozumieć skuteczność A Storz blokujący zaślepkę , należy zbadać jego anatomię strukturalną. Zakrętka jest zazwyczaj kuta lub odlewana z materiałów o wysokiej wytrzymałości i składa się z kilku kluczowych elementów, które współdziałają w celu utrzymania uszczelnienia.

System Lugów

„Ucha” to zazębiające się haki, które definiują połączenie Storz. Na zaślepce te występy są precyzyjnie obrobione tak, aby wsuwały się w rowki złącza odbiorczego. Odległość między występami – tzw Odległość KA lub odległość występu — jest podstawową miarą rozmiaru. Na przykład nasadka Storz 65 mm musi mieć odpowiednią odległość KA (zwykle 81 mm), aby pasowała do odpowiedniego zaworu.

Mechanizm blokujący

Cecha „blokowania” odróżnia tę czapkę od wersji standardowych. Zwykle składa się z metalowy zatrzask uruchamiany sprężyną znajduje się na zewnętrznej krawędzi. Po przekręceniu nasadki do pozycji zablokowanej (zwykle obrót o 90 stopni), zatrzask zatrzaskuje się w wycięciu na złączce odbiorczej. Zapobiega to przeciwbieżnemu obrotowi. W środowiskach o dużych wibracjach, np. w ruchomym urządzeniu przeciwpożarowym lub w pobliżu ciężkich pomp przemysłowych, ta blokada zapobiega luzowaniu się korka w miarę upływu czasu.

Uszczelki

Wewnątrz czoła nasadki znajduje się wytrzymała uszczelka. W zależności od przeznaczenia uszczelki te wykonywane są z różnych elastomerów:

• Nitryl (NBR): Standard do zastosowań w wodzie i oleju, oferujący doskonałą odporność na zużycie.
• Viton (FKM): Stosowany w środowiskach o wysokiej temperaturze lub dużym natężeniu środków chemicznych.
• EPDM: Preferowany do stosowania na zewnątrz ze względu na odporność na promieniowanie UV i degradację ozonu.

Specyfikacje techniczne i standardy rozmiarów

Storz blokujący zaślepkęs są produkowane zgodnie ze ścisłymi międzynarodowymi standardami, aby zapewnić wymienność. Najczęściej stosowane standardy to DIN (Niemiecki Instytut Normalizacyjny) oraz różne europejskie kodeksy bezpieczeństwa przeciwpożarowego. Dokładność wymiarowania jest kluczowa; niedopasowanie nawet kilku milimetrów w odległości KA sprawi, że nasadka stanie się bezużyteczna.

Zastosowania krytyczne w nowoczesnej infrastrukturze

Stosowanie zaślepek zamykających jest obowiązkowe w kilku sektorach, w których awaria w zakresie hermetyzacji cieczy może prowadzić do katastrofalnych szkód materialnych lub zagrożeń dla środowiska.

Systemy gaśnicze i hydrantowe

Straż pożarna używa tych zaślepek do ochrony przyłącza straży pożarnej (FDC) na zewnątrz budynków. Bez zatyczki zabezpieczającej gruz, owady gniazdujące lub wandale mogą blokować drogę wodną. W przypadku pożaru strażacy muszą mieć pewność, że wlot jest drożny. The mechanizm blokujący zapewnia, że nasadka pozostaje na swoim miejscu pomimo środowisk miejskich o dużym natężeniu ruchu, gdzie standardowe czapki mogą zostać naruszone.

Transport sypkich proszków i granulatów

W transporcie pneumatycznym proszków (takich jak cement, mąka lub granulat z tworzywa sztucznego) złączki Storz są wszechobecne. Podczas transportu wibracje pojazdu mogą spowodować poluzowanie się złączek niezamykających się. Zaślepka blokująca zapobiega przypadkowemu wyrzuceniu suchych materiałów sypkich, co może oznaczać zarówno straty finansowe, jak i zagrożenie dla dróg oddechowych operatora.

Zarządzanie ściekami i ssaniem

W samochodach próżniowych i oczyszczalniach ścieków do uszczelniania wlotów ssących stosuje się zaślepki Storz. Ponieważ systemy te często działają pod podciśnieniem, integralność uszczelki ma kluczowe znaczenie dla zapobiegania kawitacji pompy. Trzpień blokujący zapewnia, że ​​zakrętka pozostaje idealnie wyśrodkowana i dociśnięta do uszczelki, utrzymując podciśnienie.

Nauka o materiałach i czynniki trwałości

Wybór materiału na Storz blokujący zaślepkę zależy od środowiska, w którym będzie przebywać. Użycie niewłaściwego stopu może prowadzić do korozji galwanicznej lub uszkodzenia mechanicznego pod ciśnieniem.

1. Kute aluminium: Jest to najpopularniejszy materiał. Kucie zapewnia lepszą strukturę ziaren w porównaniu do odlewania, dzięki czemu nasadka jest wytrzymała ciśnienie robocze do 16 barów (232 PSI) bez pękania. Większość z nich jest twardo anodowana, aby zapobiec utlenianiu.
2. Stal nierdzewna (klasa 316): Niezbędne w środowiskach morskich lub zakładach przetwórstwa chemicznego. Zakrętki Storz ze stali nierdzewnej są odporne na korozję spowodowaną słoną wodą i często są używane w konfiguracjach pracujących w środowisku kwasowym, w których obecne są agresywne środki czyszczące.
3. Mosiądz/brąz: Preferowane w górnictwie podziemnym lub w atmosferach wybuchowych (strefy ATEX), ponieważ są to metale „nieiskrzące”. Jeśli mosiężna nakładka zostanie upuszczona lub uderzona, jest mało prawdopodobne, aby wytworzyła się iskra, która mogłaby spowodować zapalenie łatwopalnych gazów.

Protokoły instalacji i konserwacji

Aby zaślepka zamykająca Storz prawidłowo spełniała swoją funkcję, wymagana jest prawidłowa instalacja i okresowa konserwacja. Nieprawidłowo założony korek stwarza ryzyko pocisku pod wysokim ciśnieniem.

Kroki instalacji

1. Sprawdź uszczelkę pod kątem pęknięć, zabrudzeń lub spłaszczeń. 2. Wyrównaj występy zaślepki ze szczelinami na stałym złączu. 3. Naciśnij mocno i obróć nakrętkę w kierunku zgodnym z ruchem wskazówek zegara. 4. Kontynuuj obrót aż do sworzeń blokujący „klika” lub zatrzaskuje się suwak blokujący. 5. Wykonaj próbę „odciągnięcia”, aby upewnić się, że nasadka nie może obrócić się w przeciwnym kierunku bez naciśnięcia zatrzasku zwalniającego.

Lista kontrolna konserwacji

• Przegląd miesięczny: Sprawdź obecność łańcuszka zabezpieczającego (który zapobiega zgubieniu zatyczki po odłączeniu).
• Smarowanie: Użyj sprayu silikonowego dopuszczonego do kontaktu z żywnością na sworzeń blokujący i powierzchnie występów, aby zapobiec „zatarciu” spowodowanemu osadzaniem się minerałów w twardej wodzie.
• Wymiana uszczelki: Uszczelki należy wymieniać co 2 do 5 lat lub natychmiast, jeśli wykazują oznaki stwardnienia (odkształcenie po ściskaniu).

Rola łańcucha bezpieczeństwa

Większość zaślepek zamykających Storz jest wyposażona w wytrzymały łańcuch ze stali ocynkowanej lub nierdzewnej. To nie jest tylko funkcja zwiększająca wygodę; jest to konieczność związana z bezpieczeństwem i eksploatacją. W miejskich strażach pożarnych brak łańcucha często prowadzi do zgubienia lub kradzieży zatyczek, co naraża hydrant lub rurę hydrantową na zatkanie. Łańcuch jest typowy Długość od 300 mm do 500 mm i jest przymocowany do głównego korpusu zaworu lub rury za pomocą wytrzymałego pierścienia. Dzięki temu zatyczka blokująca jest zawsze dostępna i można ją natychmiast ponownie zamknąć po użyciu.

Podsumowanie korzyści

Podsumowując, Storz blokujący zaślepkę jest kluczowym elementem każdego systemu wykorzystującego standard szybkozłączy Storz. Do jego podstawowych zalet należą:

• Odporność na wibracje: Blokada mechaniczna zapobiega przypadkowemu rozłączeniu w środowiskach o dużym obciążeniu.
• Zapobieganie wyciekom: Uszczelki o wysokim stopniu ściskania zapewniają zerowy wyciek przy ciśnieniach do 16 barów.
• Wydajność operacyjna: Bezpłciowa konstrukcja pozwala na szybkie łączenie/rozłączanie bez obawy o orientację gwintu.
• Trwałość: Dostępne w różnych stopach do zwalczania korozji, zużycia i uderzeń mechanicznych.

Niezależnie od tego, czy chronisz miejską infrastrukturę przeciwpożarową, czy uszczelniasz cysternę próżniową, blokowanie pustej nakładki pozostaje złotym standardem bezpiecznego i niezawodnego zakończenia płynnego.
