Jak korzystać z adapterów Storz?

Czym są adaptery Storz?

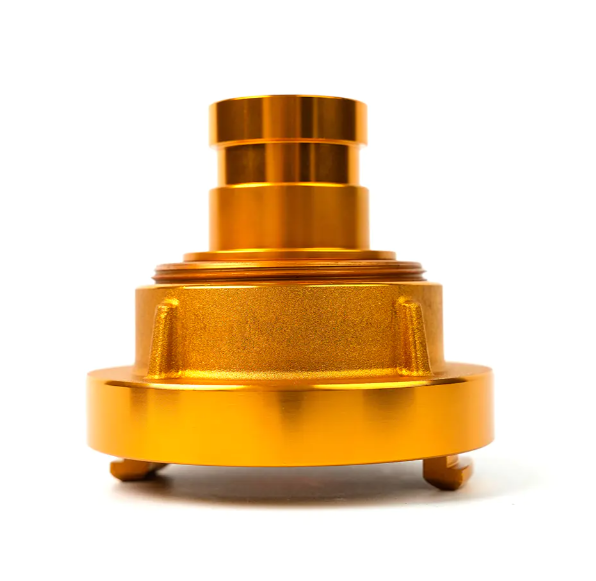

Adaptery Storza , znane również jako złącza Storz lub szybkozłącza Storz, to wysoce wydajny system połączeń szeroko stosowany w zastosowaniach przeciwpożarowych, przemysłowych i rolniczych. Ich podstawową cechą jest unikalna konstrukcja końcówek (zwykle dwa do trzech końcówek), dzięki czemu proces łączenia jest wyjątkowo szybki i łatwy. W przeciwieństwie do tradycyjnych złączy gwintowanych, złącza Storz wymagają po prostu wyrównania dwóch złączy, wepchnięcia ich, a następnie delikatnego obracania, aby zablokować je na miejscu, uzyskując płynne, szczelne połączenie.

Podstawową funkcją adapterów Storz jest pełnienie funkcji adapterów, łączenie lub konwertowanie różnych standardów i typów złączy. Rozwiązują problemy z połączeniem pomiędzy wcześniej niekompatybilnymi interfejsami i są kluczowym elementem zapewniającym kompatybilność sprzętu.

Jak działają adaptery Storz?

Adaptery Storz działają w oparciu o mechanizm „kliknij i przytrzymaj”:

Wyrównanie: Dopasuj występy i rowki dwóch łączonych złączy (np. męskiej i żeńskiej Storz lub adaptera Storz ze standardowym złączem Storz).

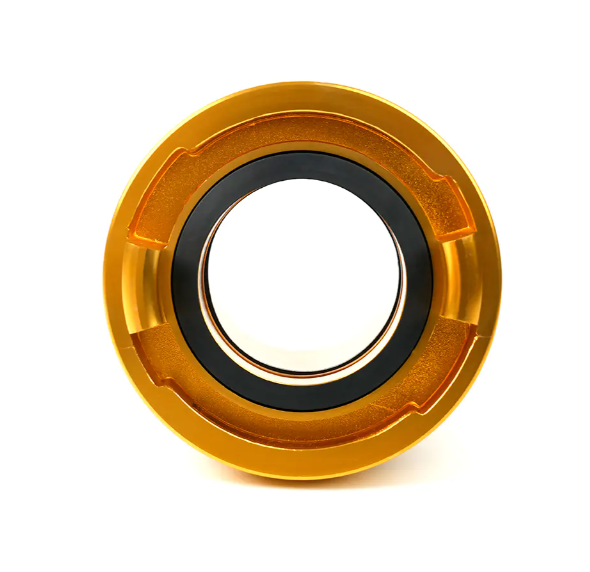

Wciśnij: Całkowicie dociśnij powierzchnie uszczelniające obu złączy. Wewnątrz złącza zwykle znajduje się uszczelka, która zapewnia szczelność.

Obróć: Obróć dowolne złącze (lub użyj specjalnego klucza) o około 120 stopni (jedna trzecia obrotu) w kierunku zgodnym z ruchem wskazówek zegara, aż występy zostaną całkowicie zaczepione i zablokowane na swoim miejscu.

Dzięki temu szybkiemu mechanizmowi blokującemu idealnie nadaje się do węży wysokociśnieniowych i systemów dostarczania cieczy.

Jak podłączyć różne standardowe złącza za pomocą adapterów Storz?

Podstawową wartością stosowania adapterów Storz jest ich funkcja konwersji, umożliwiająca kompatybilność pomiędzy różnymi systemami:

1. Od Storz do połączeń gwintowych (np. BSP lub NPT)

Jeśli chcesz podłączyć złącze węża strażackiego ze standardową końcówką Storz do pompy lub hydrantu z gwintowanym wylotem, potrzebujesz adaptera Storz-gwint:

Wybierz odpowiedni adapter: Upewnij się, że jeden koniec adaptera ma prawidłowy rozmiar Storz (np. DN50/2"), a drugi koniec ma pasującą specyfikację gwintu (np. 2" gwint wewnętrzny BSP).

Podłączanie gwintowanego końca: Owiń gwintowany koniec adaptera taśmą uszczelniającą (np. taśmą PTFE) i wkręć go w gwintowane złącze docelowego urządzenia (pompy lub hydrantu).

Podłączenie końca Storz: Wciśnij złącze węża strażackiego Storz do portu Storz adaptera, a następnie obróć, aby je zablokować.

2. Podłączanie złączek Storz o różnych rozmiarach

Jeśli Twój sprzęt i wąż mają różne rozmiary złączek Storz, będziesz potrzebować redukującego/powiększającego adaptera Storz:

Podłączanie końcówki o większym rozmiarze: Podłącz końcówkę adaptera Storz o większym rozmiarze do odpowiedniej większej złączki i zablokuj ją.

Podłączanie końcówki o mniejszym rozmiarze: Wciśnij złączkę Storz węża o mniejszym rozmiarze do portu o mniejszym rozmiarze adaptera, a następnie obróć, aby ją zablokować.

3. Podłączanie do innych standardów szybkiego łączenia (np. kołnierzy lub krzywek)

Niektóre zastosowania przemysłowe mogą wymagać podłączenia złączy Storz do różnych standardowych złączek, takich jak Camlocki lub kołnierze. W takim przypadku będziesz potrzebować adaptera Storz-Camlock lub adaptera Storz-Flange. Procedura działania jest podobna do połączeń gwintowych, łącząc oba systemy za pomocą adaptera.

Zalety i środki ostrożności związane z używaniem adapterów Storz

Zalety:

• Szybkie połączenie: Szybka obsługa pozwala zaoszczędzić cenny czas podczas reagowania kryzysowego i produkcji przemysłowej.
• Wysoka niezawodność: Bezpiecznie zamknięte, doskonałe uszczelnienie i wytrzymują wysokie ciśnienie.
• Wszechstronność: Jako adapter z łatwością łączy się z różnymi standardowymi złączami, poprawiając wykorzystanie sprzętu.



Środki ostrożności:

• Dopasowanie rozmiaru: Złączki Storz dostępne są w różnych średnicach nominalnych (np. DN50, DN65, DN100). W przypadku korzystania z adapterów Storz upewnij się, że rozmiar adaptera Storz pasuje do istniejącego złącza Storz.


• Uszczelki: Upewnij się, że uszczelki są nienaruszone i prawidłowo zamontowane; ma to kluczowe znaczenie dla szczelnych połączeń.


• Konserwacja: Regularnie sprawdzaj występy złącza węża strażackiego i adaptera pod kątem zużycia lub uszkodzenia, aby zapewnić bezpieczne i niezawodne połączenie.



Poprzez prawidłowy wybór i użycie Adaptery Storza umożliwia wydajne i bezpieczne podłączanie różnorodnych urządzeń do przesyłania płynów, zapewniając wyjątkową wydajność zarówno w przypadku pożaru, jak i codziennych operacji przemysłowych.
