Jakie są rodzaje złączek Storz?

Złącza Storz (powszechnie znane jako złącza Cam Lock lub niemieckie szybkozłącza) to szybkozłącza szeroko stosowane w ochronie przeciwpożarowej, uzdatnianiu wody, transporcie płynów chemicznych, rolniczych i przemysłowych ze względu na ich prostą obsługę, niezawodne połączenie i wysoką wymienność. Składają się z dwóch identycznych złączek kłowych, które zapewniają szczelne połączenie po prostu poprzez włożenie i obrócenie (zwykle o 120° lub 90°), bez konieczności stosowania dodatkowych mechanizmów blokujących, co znacznie poprawia wydajność i bezpieczeństwo.

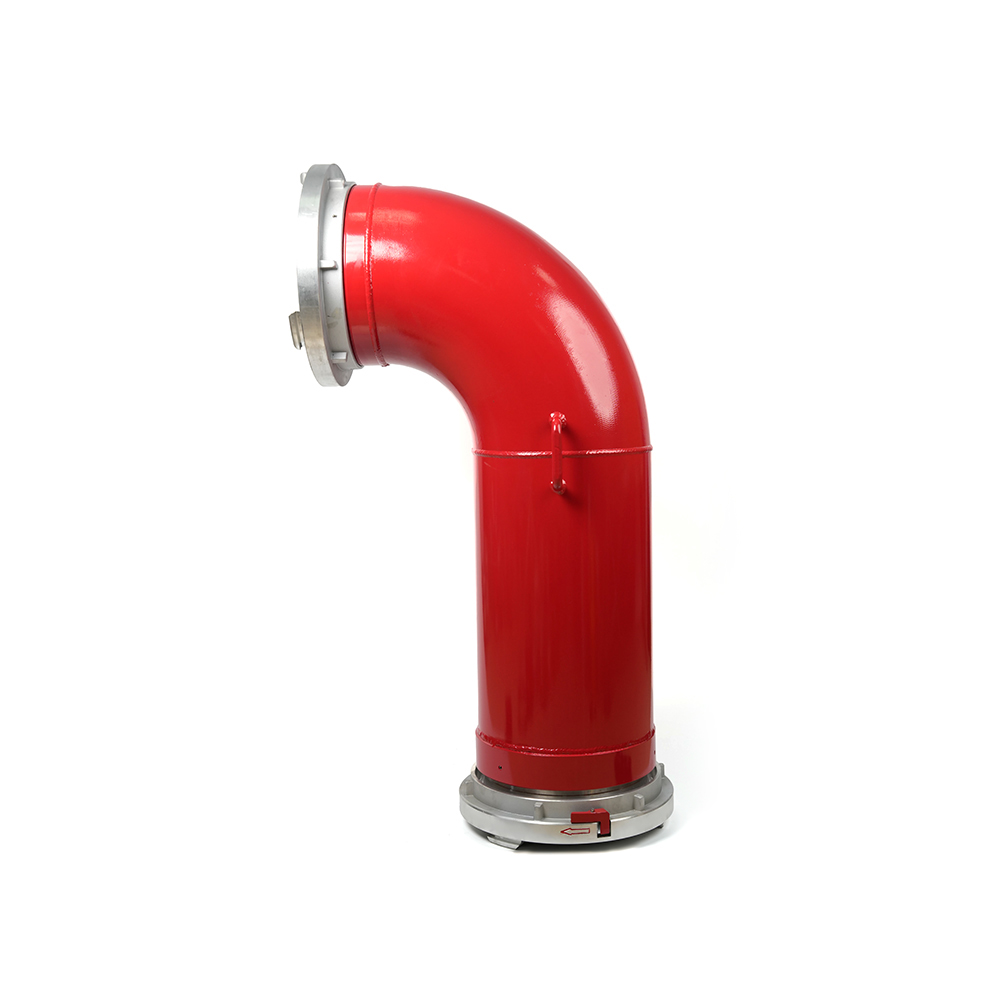

Klasyfikacja sprzęgieł Storz

Chociaż podstawowa konstrukcja i zasada działania Sprzęgło Storza są ujednolicone — to znaczy szybkie blokowanie uzyskuje się za pomocą pazurów (lub uszu) i odpowiednich konstrukcji krzywkowych — nadal można je klasyfikować na różne sposoby w zależności od formy połączenia i materiałów, aby spełnić różne potrzeby w zakresie transportu płynów.

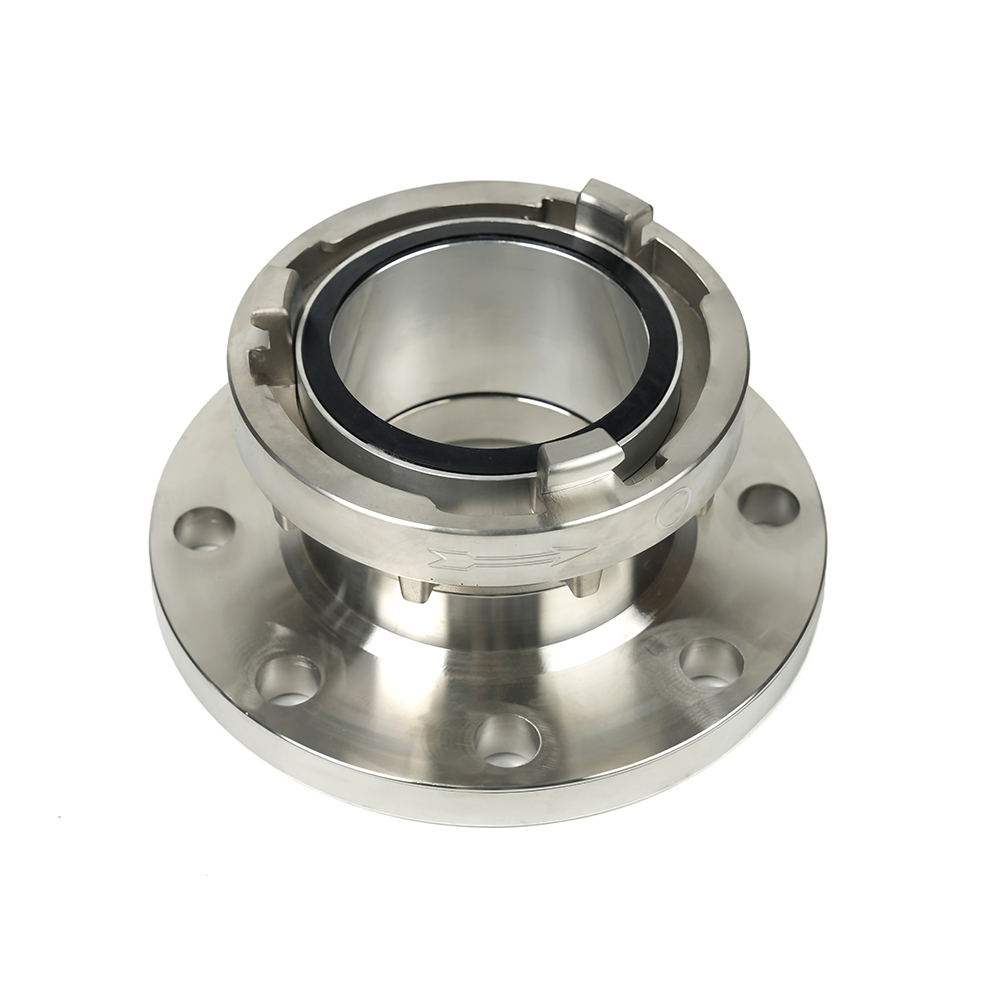

1. Klasyfikacja według końca połączenia (najczęściej spotykany typ)

Jest to najważniejsza metoda klasyfikacji, określająca sposób łączenia złączy Storz z innymi urządzeniami lub rurociągami:

Złącze węża Storz:

Zastosowania: Służy do bezpośredniego połączenia Sprzęgło Storza do węży strażackich, węży przemysłowych lub węży nawadniających w rolnictwie.

Cechy: Zwykle zawiera końcówkę węża (trzpień), przymocowaną do węża za pomocą zacisku lub zacisku i stanowi podstawowy element systemów połączeń płynów.

Złącze gwintowane Storz:

Zastosowania: Stosowane do łączenia złączek Storz z wlotem i wylotem rur, zaworów lub pomp ze standardowymi gwintami.

Rodzaje: Podzielone na złącza z gwintem wewnętrznym i męskim. Typowe standardy gwintów obejmują BSP, NPT itp. Ten typ jest kluczem do umożliwienia szybkiej konwersji i integracji systemu.

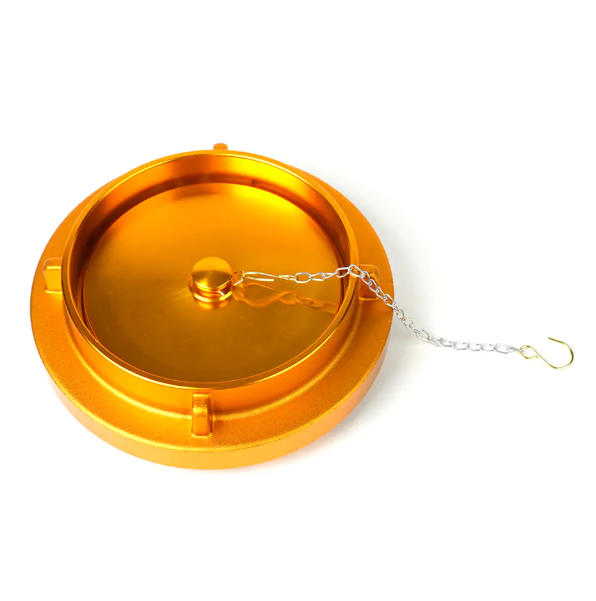

Storz Pusta zaślepka/wtyczka:

Zastosowania: Służy do uszczelniania nieużywanych Sprzęgło Storza wyloty lub końcówki węży, aby zapobiec wyciekom płynu lub przedostawaniu się zanieczyszczeń do układu płynowego.

Cechy: Wyposażony w pierścień uszczelniający zapewniający niezawodne uszczelnienie.

2. Klasyfikacja według materiału

Odporność na korozję i trwałość sprzęgieł Storz zależą przede wszystkim od materiałów, z których zostały wykonane, co bezpośrednio wpływa na ich zastosowanie w określonych mediach:

Złącza Storz ze stopu aluminium:

Cechy: Lekki, ekonomiczny i o dobrej odporności na korozję.

Zastosowania: Najczęściej spotykany w sprzęcie przeciwpożarowym, uzdatnianiu wody i ogólnym transporcie płynów przemysłowych.

Złącza mosiężne/brązowe Storz:

Cechy: Wysoka wytrzymałość, odporność na korozję, odporność na wysoką temperaturę i odporność na iskry.

Zastosowania: Odpowiednie do środowisk morskich, przemysłu naftowego i gazowego oraz zastosowań wymagających większej trwałości.

Złącza Storz ze stali nierdzewnej:

Cechy: Doskonała odporność na korozję chemiczną i wysoka wytrzymałość.

Zastosowania: Szeroko stosowane w branżach o niezwykle wysokich wymaganiach dotyczących higieny i kompatybilności z mediami, takich jak przemysł chemiczny, spożywczy i farmaceutyczny.

Sprzęgło Storzas made of polypropylene (PP) or nylon and other plastics:

Cechy: Niezwykle lekki, doskonała odporność chemiczna i niski koszt.

Zastosowania: Nawadnianie w rolnictwie, niskociśnieniowe uzdatnianie wody i transport niektórych specjalistycznych chemikaliów.

Specyfikacje i zamienność

Kluczową cechą złączek Storz jest ich wymienność. Ich specyfikacje nie są określone przez średnicę rury, ale przez rozstaw występów (lub rozstaw krzywek). Złącza Storz różnych producentów i z różnymi typami końcówek (np. złączkami do węży i ​​wtyczkami) można ze sobą łączyć pod warunkiem, że rozstaw końcówek jest taki sam.

Typowe rozstawy pazurów obejmują:

• 52 mm (rozmiar D, dla węży DN25/DN32)
• 66 mm (rozmiar C, dla węży DN38/DN50)
• 89 mm (rozmiar B, dla węży DN65)
• 133 mm (rozmiar A, dla węży DN100/DN110)



Aby wybrać odpowiednie złącze Storz, należy najpierw określić wymagany rozmiar (rozstaw kłów), aby zapewnić wzajemne połączenie. Po drugie, w oparciu o właściwości, ciśnienie i temperaturę transportowanego medium, należy wybrać najbardziej odpowiedni materiał (np. aluminium, stal nierdzewna) i rodzaj połączenia (np. końcówka węża lub gwint). Niezależnie od tego, czy chodzi o awaryjne połączenia przeciwpożarowe, czy o codzienną kontrolę płynów przemysłowych, złącza Storz są idealne do uzyskania wydajnych i bezpiecznych połączeń.
