Jaka jest różnica między złączami Storz a złączami krzywkowymi?

Złącza Storz i złącza krzywkowe to obecnie dwa najczęściej stosowane szybkozłącza. Podstawowa różnica polega na mechanizmie połączenia: Złącza Storza są symetrycznymi złączami obrotowymi ryglującymi, sprzęgającymi się poprzez wzajemny obrót; podczas gdy złącza krzywkowe są złączami zaciskowymi męskimi/żeńskimi typu dźwigniowego, zabezpieczonymi ramionami krzywkowymi po obu stronach.

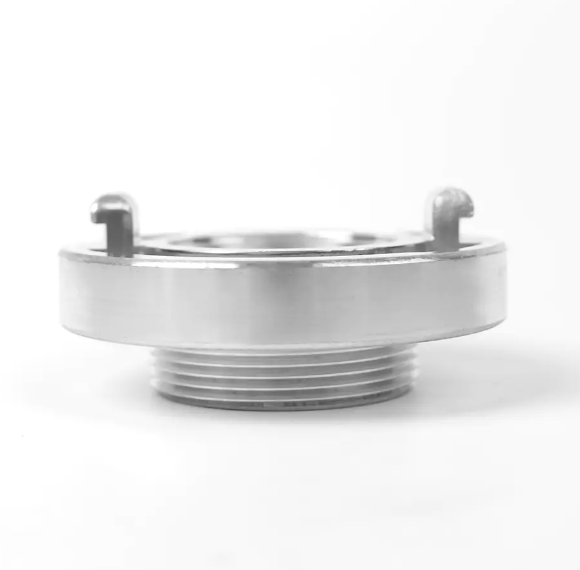

Co to jest sprzęgło Storz?

Złącza Storz zostały pierwotnie wynalezione przez Carla Augusta Guido Storza w 1882 roku i są szeroko stosowane w systemach przeciwpożarowych w Europie i na świecie. Jego największą cechą jest oznaczenie „męskie/żeńskie”, co oznacza, że ​​dowolne dwa złącza o tych samych specyfikacjach można bezpośrednio połączyć bez obawy o orientację.

Podstawowe zalety złączek Storz:

• Szybkie połączenie: Wystarczy dopasować dwa złącza i obrócić je o 1/4 obrotu (lub 1/3 obrotu), aby zablokować je na miejscu.


• Prosta konserwacja: Pierścień uszczelniający znajduje się na powierzchni uszczelniającej, co ułatwia jego kontrolę i wymianę.


• Odporność na wysokie ciśnienie: Szeroko stosowany w wysokociśnieniowych wężach strażackich i transporcie proszku luzem.


• Wysokie bezpieczeństwo: Niełatwo poluzować się pod ciśnieniem i zwykle wyposażone w urządzenie blokujące zapobiegające przypadkowemu obrotowi.


Co to jest złącze Camlock?

Złącze krzywkowe (znane również jako złącze krzywkowe) to element łączący, który działa w oparciu o zasadę dźwigni mechanicznych. Składa się z adaptera męskiego ze szczeliną i adaptera żeńskiego z ramionami dźwigni.

Cechy złączy Camlock:

• Intuicyjna obsługa: Wystarczy włożyć adapter męski do adaptera żeńskiego i nacisnąć ramiona dźwigni po obu stronach, aby zakończyć uszczelnienie.


• Szerokie zastosowania: Powszechnie stosowane w przemyśle chemicznym, naftowym i rolniczym, odpowiednie do środowisk o niskim i średnim ciśnieniu, wymagających częstego demontażu i ponownego montażu.


• Różne specyfikacje: Dostępne w wykonaniu z różnych materiałów, takich jak stop aluminium, stal nierdzewna, mosiądz i polipropylen, w celu dopasowania do różnych mediów chemicznych.



Kluczowe porównanie złączy Storz i złączy krzywkowych

• Mechanizm połączenia: Złącza Storza mają symetryczną, pozbawioną płci konstrukcję, blokowaną poprzez blokujący obrót; Z drugiej strony, złącza blokowane krzywkowo wykorzystują boczną dźwignię do wciśnięcia i zamocowania męskiego końca do żeńskiego końca.


• Obszary zastosowań: Złącza Storza are widely used in fire protection systems, large-diameter municipal water supply, and bulk dry powder transportation; cam-locked couplings are widely used in chemical, petroleum liquid transportation, and agricultural irrigation.


• Łatwość obsługi: Złącza Storza connect extremely quickly, matching from either end without needing to determine direction; cam-locked couplings must be used in pairs, and operation is limited by the male and female ends.


• Odporność na wstrząsy i stabilność: Złącza Storza distribute stress evenly after rotational engagement, exhibiting strong shock resistance and high pressure resistance; cam-locked couplings, under severe vibration, have a potential risk of lever arm loosening.


• Wybór materiału: Złącza Storza are primarily made of aluminum alloy and stainless steel, emphasizing high strength; cam-locking couplings come in a variety of materials, including brass and polypropylene, to accommodate various chemical media.



Jak wybrać odpowiednią oprawę dla siebie?

Wybierając pomiędzy Złącza Storza i sprzęgła blokowane krzywkowo, należy wziąć pod uwagę następujące czynniki:

• Standardy branżowe: Złącza Storza are often mandatory standards for fire protection systems or municipal water supply.


• Charakterystyka mediów: W przypadku żrących chemikaliów korzystna może być różnorodność materiałów dostępnych na złącza krzywkowe (takie jak polipropylen lub stal nierdzewna 316).


• Częstotliwość połączenia: W przypadku wyjątkowo szybkich i bezkierunkowych połączeń (takich jak ratownictwo) preferowanym wyborem są złącza Storz.


• Ciśnienie robocze: W przypadku operacji hydraulicznych pod wysokim ciśnieniem stabilność konstrukcyjna Storz jest ogólnie lepsza niż w przypadku standardowych konstrukcji blokujących krzywkę.



Chociaż oba umożliwiają szybkie łączenie rur, złącza Storz dominują w zastosowaniach związanych z ochroną przeciwpożarową i transmisją wysokociśnieniową ze względu na ich unikalną symetryczną konstrukcję. Natomiast sprzęgła krzywkowe stają się coraz bardziej popularne w ogólnych dziedzinach przemysłu ze względu na różnorodność materiałów i intuicyjną obsługę.
